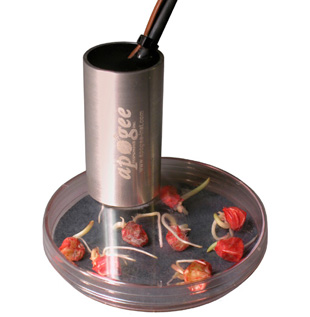

APOGEE氧气O2传感器

APOGEE氧气O2传感器

O2S-F与O2S-D式电流型的氧气传感器。O2S-F和O2S-D都包含一个铅正极、金银极、电解液和一个Teflon膜。电极间的电流与测量得到的氧气浓度程正比。一个内置的桥式电阻用于提供电压输出。作为电流型传感器，需要消耗少量氧气以产生响应的电压信号。当氧气浓度是20.95% (3240 mmol，23 C) 的时候，测量得到的氧气消耗是2.2u mol O2/天。电压信号输出响应于空气氧气分压。分压标准单位是kPa。这些单位可以转换位% O2或ppm。大气中的氧气浓度是大约20.95%。

扩散型(D)

尺寸：1.375”高，1.375”直径，125目孔径

流通型(F)

尺寸：3.5厘米长，3.5厘米直径；管路接口：1/8”

土壤类型Soil (S)

输出：~50 mV at 20.95% O2；寿命：连续使用10年以上；响应时间：60秒

电热调节器(TM)

数据采集器通道：1个差分和1个单端

快速型Fast (FR)

输出：~12 mV at 20.95% O2；寿命：连续使用5年以上；响应时间：12秒

热电偶(TC)

数据采集器通道：两个差分通道(需要一个热电偶参比)

性能指标：

• 传感器尺寸：直径3.15cm，6.85 cm长

• 重量：175 g

• 量程：0－100% O2

• 准确度：每日飘移<0.01%

• 重复性：±0.001% O2 (10 ppm)

• 输入电源：12V电源，用于加热器；5V激发用于 电热调节器

• 操作环境：0－50 °C

• 线缆：标配3米，可扩展

  产地与厂家：美国 APOGEE公司
