进样器的安装

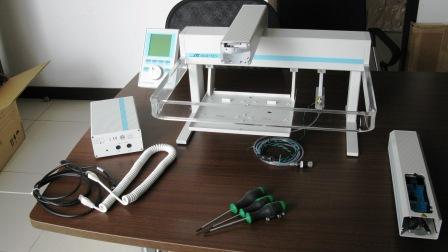

1、安装清单，如下图
（左起）包括电源连线（黑）、控制器、数据连线（白）、终端读表、取样架、安装工具、3颗小螺丝（固定垂直取样臂）、3个固定螺丝、防护架
 垂直取样臂
2、安装防护架和终端读表
需要使用的3个固定螺丝和终端读表支架。其中最短的螺丝用于固定读表，最长的螺丝用于把支架和防护架固定在一起。
固定螺丝和终端读表固定支架

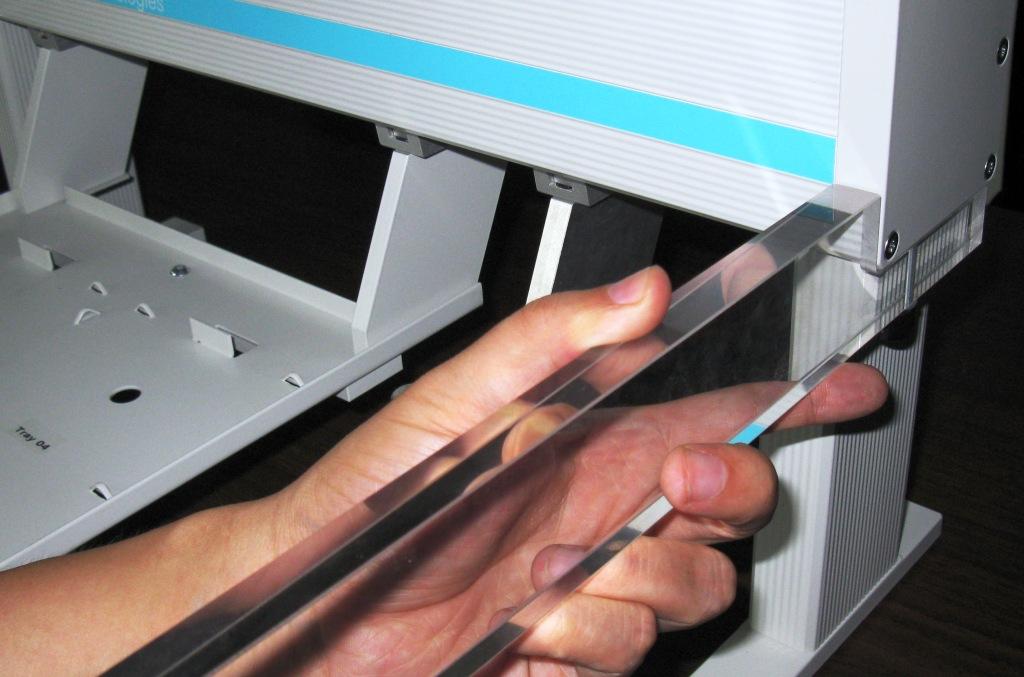

使用上图中间的手拧螺丝把防护架右侧固定在取样器上，如下图，需要有人协助把左侧拖住。注意：如果防护架的位置没有放好，螺丝是拧不进去的。螺丝拧入后先不要着急拧紧。
固定左侧的支架和防护架，使用最长的螺丝（下图）。两边的螺丝都拧上后再逐一把螺丝拧紧，用手拧紧即可，切勿使用工具或蛮力。

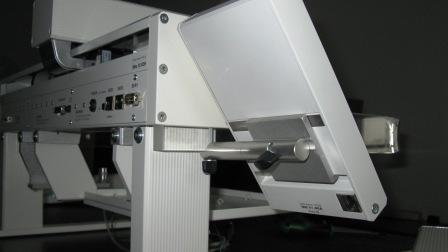

使用最短的螺丝安装终端读表。
3、安装垂直取样臂。垂直取样臂的中部有一个数据线插座和3个螺丝孔和2个定位孔。

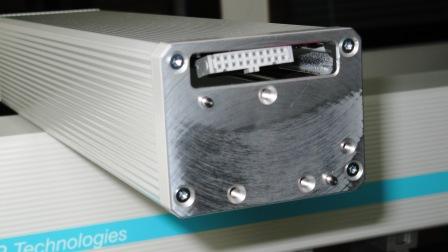

进样器的顶部横臂上，有一排数据线带插头，3个螺丝孔。

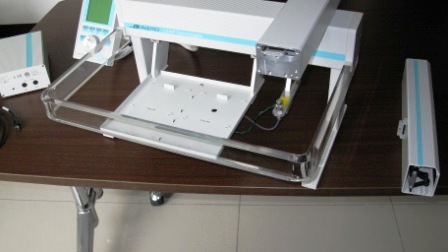

把进样器放置在桌子的边缘，如下图

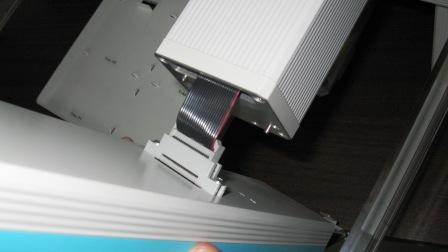

把横臂上的插排插入垂直取样壁上的插孔里，最好需要两人协助，注意不要损坏数据线和插头。横臂可以自由移动。

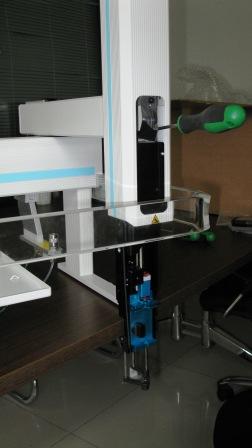

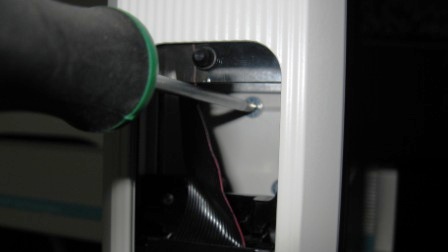

取样臂的状态如下图，滑动到右侧，向外拉出。调整位置，打开仓门，把里面的取样针座向下拉出，一直到桌面以下。露出3个螺丝孔，这时螺丝孔视觉上可能被排线阻挡，注意观察。使用专用工具旋入螺丝。
最好需要两人配合操作，防止垂直取样臂跌落摔坏。

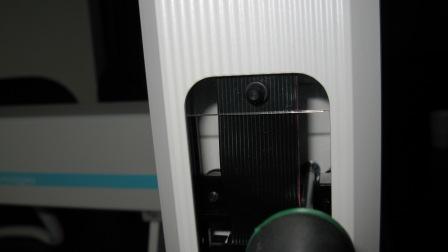

安装中间的螺丝需要把排线推向一边。
连接电源线和数据线，如下图：
连接液态水同位素的主机
LGR稳定同位素和痕量气体测量仪的气路连接均采用Swagelok(世伟洛克)标准的接头，安装是需要遵从Swagelok接头安装规范。
安装真空泵，真空泵的电源供应由液态水同位素的主机EXI.PUMP接口提供。为了避免噪音，需要在真空泵的出口安装消音器。
注意：干燥管的进气口有一个堵头，这样是为了避免空气中的水汽进入干燥管，保证干燥剂的使用寿命。使用时需要取出该堵头。实验完毕，为了防止水汽进入，需要使用堵头堵上。
干燥剂管进气口堵头
|
