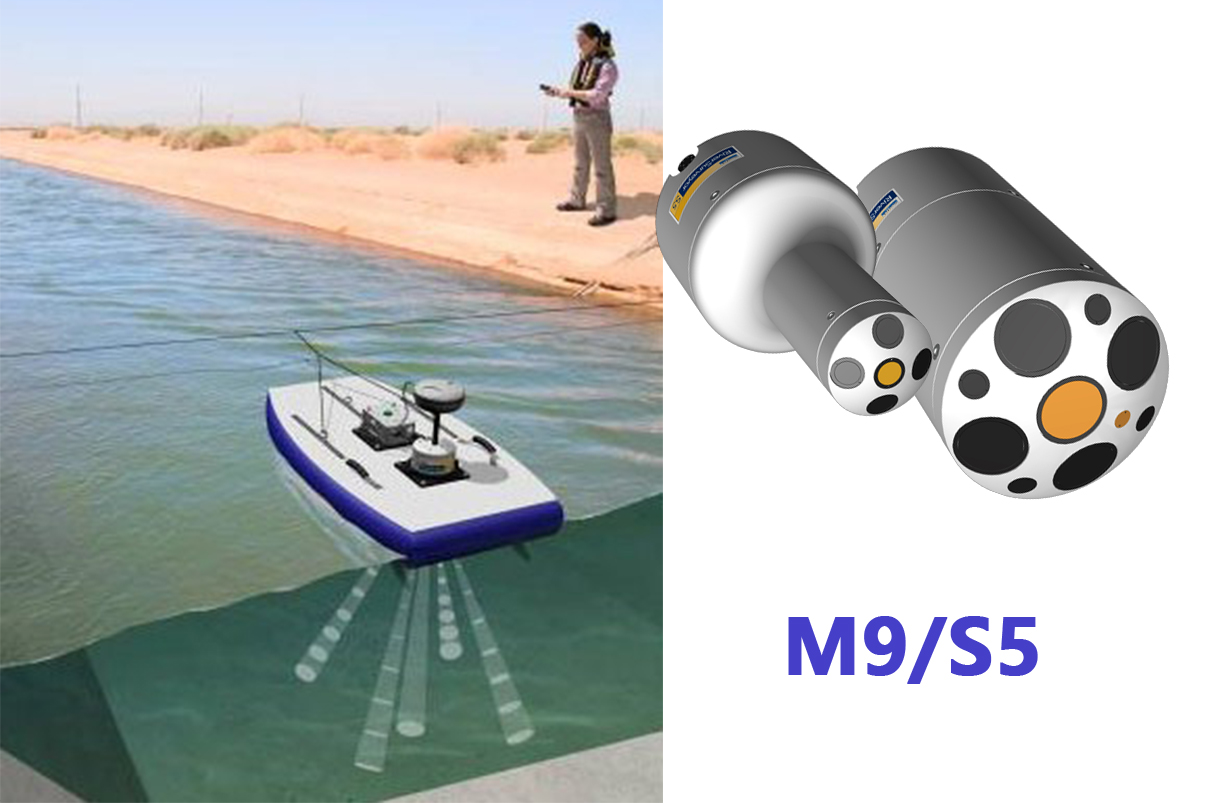

M9/S5综合运用了当今声学多普勒领域更先进和更成熟的三种技术,利用了更先进的电子技术,消除了上一代产品的海洋应用痕迹,专为河流流量监测而设计。
产品特点:
- 多个工作频率(M9)自动转换,适应不同的水深和水流条件
- SmartPulse HDTM智能脉冲功能,根据水深与流速自动选择更适合的工作模式:宽带,窄带(脉冲非相干),脉冲相干
- 高度的智能化操作不需要人为干预,工作模式,工作频率,采样频率,单元尺寸大小均可自动调整
- 垂直波束可以更准确地测量水深和断面形状,并可以将水深测量延伸到80m
- Stationary定点测流软件,帮助用户轻松应对走底河床。底跟踪丢失或GPS信号较弱地区河道的测流,同时适用于冰期测流与研究分层水流的用户
- 内置微处理器与内存直接计算流量并保存数据,数据不会因通讯中断而丢失
技术参数:
参数
|
S5
|
M9
|
流速
|
测量范围-距离
|
0.06米至5米
|
0.06米至30米
|
测量范围-流速
|
±20米/秒
|
±20米/秒
|
分 辨 率
|
0.001米/秒
|
0.001米/秒
|
准 确 度
|
实测流速之±0.25%;
±0.002米/秒
|
实测流速之±0.25%;
±0.002米/秒
|
单元数量
|
高达128
|
高达128
|
单元尺寸
|
0.02米至0.5米
|
0.02米至4米
|
换能器配置
|
5个换能器:
|
9个换能器:
|
4个倾角25°的3.0MHz对称波束;
|
4个倾角25°的3.0MHz对称波束;
|
4个倾角25°的1.0MHz对称波束;
|
1个1.0MHz垂直波束
|
1个0.5MHz垂直波束
|
深度
|
测量范围
|
0.2米至15米
|
0.2米至80米
|
分 辨 率
|
0.001米
|
0.001米
|
准 确 度
|
1%
|
1%
|
流量
|
带底跟踪的测量范围
|
0.3米至5米
|
0.3米至30米
|
带RTK GPS的测量范围
|
0.3米至15米
|
0.3米至80米
|
流量计算
|
内部完成
|
内部完成
|
温度传感器:
分辨率:0.01℃
准确度:±0.1℃;
罗盘/倾斜 传感器:
测量范围:360°
航向准确度:±2°
横摇/纵摇准确度:±1°
内存(非散失性):8GB;
电源:
工作电压:12-18伏直流;
类型:可充电;
容量/连续工作:8小时(4小时@RTK GPS);
通讯:RS232通讯;RS232串口GPS输入;
最大数据输出频率:2Hz;
内部采样频率:高达70Hz;
无线通讯选项/GPS选项:
蓝牙(手机使用):60米;
蓝牙(笔记本使用):200米;
扩展频谱无线电台:2000米;
GGA/VTGGPS准确度:亚米级;
RTKGPS准确度:0.03米;
船体选项:单船体;三体船
环境:
工作温度:-5℃至45℃;
存储温度:-10℃至70℃
物理参数:
RiverSurveyor S5
尺寸:6.1厘米(入水部分直径);
12.7厘米(下直径);25.4厘米(高)
重量:1.1公斤(空气中);-0.3公斤(水中)
RiverSurveyor M9
尺寸:12.8厘米(直径);25.2厘米(高)
重量:2.3公斤(空气中);-0.6公斤(水中)
|
