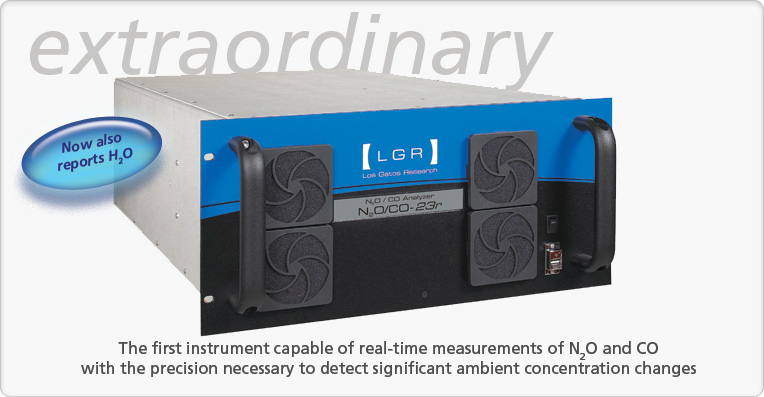

2011年，LGR发布了其新版本的氧化亚氮/一氧化碳分析仪（N2O/CO-23r），可以同时测量环境大气中N2O, CO和H2O浓度，并记录干湿摩尔分数，而无需样品干燥。分析仪设计用于多种用途，包括痕量气体监测、涡动相关通量测量、箱式法通量测量、尾气排放测量等。分析仪尤其适合于野外测量，并已成功安装于NASA的DC-8飞行器，用于测量对流层和平流层的大气。N2O/CO-23r采用了自主专利的内置控温技术，提供超高的精密度和准确度以及更小的漂移。
N2O/CO-23r采用LGR专利设计的离轴积分腔输出光谱（OA-ICOS）技术，它消除了CRDS技术在测量期间需要连续进行光腔与激光波长匹配以改善信号强度微弱的缺点，使得分析仪不再需要进行复杂的激光准直调整、温度控制和波长监控。可以实时显示高分辨率激光吸收光谱。采用内置计算机（Linux OS）以提供数据的连续存储和测量。具有远程控制功能，用户可以通过网络在任意地点对分析仪进行操作，也可以通过远程登录实时共享数据，并进行仪器诊断。
特点：
1. NOAA用于大气本底监测及涡动相关通量测量的标准指定设备
2. 实时同步测量N2O, CO和H2O浓度
3. 超高精度：1秒测量精度可达0.1 ppb
4. 10 Hz高频测量
5. 超过环境水平20倍以上的量程，且全量程线性
6. 采用中红外量子级联激光器，不受其他气体或压力变化的影响
7. 无需液氮或水制冷
性能指标：
重复性/精度（1σ，1 Hz，环境浓度水平）
N2O：0.050 ppb
CO：0.050 ppb
H2O：10 ppm
测量速度：
0.01~10 Hz（流速响应＞1 Hz需要配置可选外置泵）
最大漂移（EP型，15分钟平均，标准温度压力，24小时）
N2O：0.1 ppb
CO：0.1 ppb
H2O：50 ppm或读数的1%，以较大者为准
测量范围（满足所有技术指标情况下）：
N2O：5~4000 ppb
CO：5~4000 ppb
H2O：7000~70000 ppm
可选量程：
N2O：0~10 ppm
CO：0~10 ppm
H2O：0~70000 ppm（0~100% RH）
准确度：
不确定性＜1%，无校准条件下（标准型）
不确定性＜0.03%，无校准条件下（EP型）
环境条件：
样品温度：-30~50 ℃
操作温度：10~35 ℃（标准型）/ 0~45 ℃（EP型）
环境湿度：0~100% RH，无冷凝
输出：
数字（RS 232）、模拟、以太网、USB
电力需求：
115/230 VAC，50/60 Hz，180 W（标准型）/ 300 W（EP型）
尺寸与重量：
标准型：35.6 cm（H）x 48.3 cm（W）x 76.2 cm（D），36 kg
EP型 ：48.9 cm（H）x 48.3 cm（W）x 86.4 cm（D），68 kg

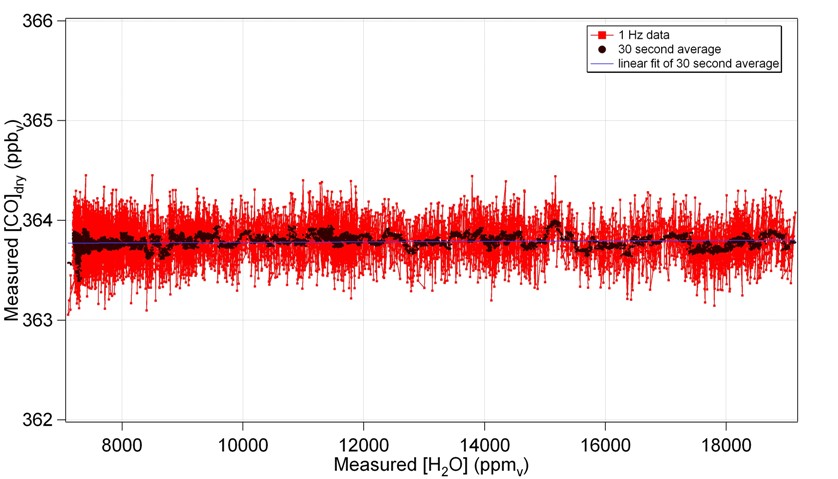

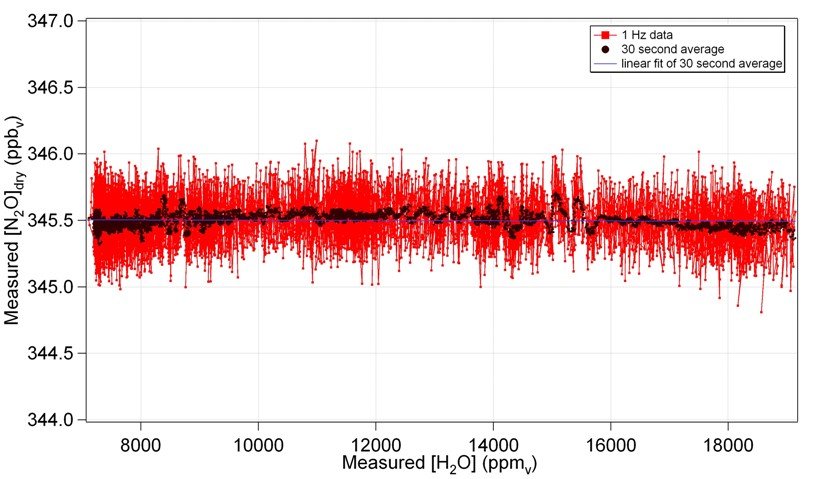

性能测试：
N2O/CO-23r实时提供了准确的N2O和CO测量功能（干值与湿值），不需要任何修正和后期分析
订货信息：
型号（Model）：
N2OCM-916，原916-0015（标准型）
N2OCM-913，原913-0015（EP 型 ）
N2OCD-919，原909-0025（便携型 ）
可选件：
1. SF-3000 系列：土壤气体通量测量系统
2. MIU：16/8 道多路器
3. MC-1000：16/8 道同步多路器
4. ACC-DP20：N920真空泵（气体更新时间1.2 秒）
5. ACC-DP40：N940真空泵（气体更新时间0.7 秒）
6. ACC-DS10：XDS 10 Dry Scroll 真空泵（气体更新时间0.12 秒）
7. ACC-DS35：XDS-35i Dry Scroll 真空泵（气体更新时间0.05 秒）
8. OPT-BATCH-INJECTION：间断注入系统（与分析仪集成在一起），可通过手动进样，测量气袋内样品
9. OPT-FAST-FLOW：高通量选项（分析仪内置集成）
制造商：
加拿大 ABB
应用文献
"Impact of extreme precipitation and water table change on N2O fluxes in a bio-energy poplar plantation"
D. Zona, I. A. Janssens, M. S. Verlinden, L. S. Broeckx, J. Cools, B. Gioli, A. Zaldei, and R. Ceulemans
Biogeosciences Discuss, volume 8, 2057–2092, 2011
"Development of a Fast, High-Precision Analyzer for N2O and CO Measurements in Field Applications"
Robert Provençal, Yonggang He, Raymond Fellers, Thomas Owano, Doug Baer
European Geophysical Union General Assembly, May 3 - 7, 2010
"Cavity-enhanced quantum-cascade laser-based instrument for carbon monoxide measurements"
R. Provencal, M. Gupta, T. G. Owano, D. S. Baer, K. N. Ricci, A. O'Keefe, and J. R. Podolske
Applied Optics, Vol. 44, 6712-6717 (2005)
"High-Frequency Isotope Measurements in N2O by Using Mid-IR Laser Absorption Spectroscopy"
Dong, F.; Baer, D. S.
American Geophysical Union, Fall Meeting 2010, abstract #B23A-0384
|
