Campbell AP200 CO2/H2O 大气廓线测量系统

时间:2014-02-10 11:24:06  来源:理加联合  产地:美国Campbell  [打印版]

 l   AP200系统概述

美国CSI研发的AP200系统,主要用于测量大气中的CO2和H2O浓度的廓线,是一套全面综合的监测垂直剖面上CO2和H2O含量变化的测量系统,测量CO2和H2O在空间分布以及传输规律。AP200可以测量多层CO2和H2O的浓度,常规设计以8层廓线最多,通常用户与涡动相关系统联合使用,进行更全面的大气表层气体交换测量。



l  AP200系统特点

综合全面地测量系统

耗能低,只需要13W的电源(在平均温度25°C,12V直流电源条件下)

系统采用CR1000的数据采集器

自动进行标气气体校准,完成零点和span值标定

自动控制分析仪内部压力和温度,降低测量漂移误差

数据采集器内部预装测量和控制程序

l  AP200技术参数



操作温度:-30°C ~ 45°C

尺寸规格:52.1 x 44.5 x 29.7 cm(20.5 x 17.5 x 11.7 in.)

重量规格:

AP200主机: 15.9 kg (35lb)

LI-840A:1kg(2.3lb)

CR1000KD:0.3kg(0.7lb)

CFM100/NL115:0.2kg(0.4lb)

供电要求:

电压: 10~16 Vdc
平均功耗:
13 W(在平均温度25°C,12V直流电源条件下)

最大功耗:45 W(冷启动时,电流需要3.75 A)

泵参数:

抽气速率:9L/min

压力传感器范围:15到115kPa

加热器:8W,2°C时自动开启/关闭

加热时间:~50min,从-30°C~2°C

进气装置:

尺寸:31*125*19厘米(12*5*7.5英寸)

重量:1.4千克(3.1磅)

混合体积:750毫升

l   AP200系统配置



标准组件:

28547AP200 系统组件(含防护箱、CR1000、供电系统、进气控制系统)

27693可加热的进气装配组件(可选4层、6层或者8层廓线)

可选组件:

LI-840A分析仪

NL115以太网接口存储适配器

CFM100存储卡适配器

CR1000KD可操作键盘显示器

机箱支架(用于三角塔、三角架等)

常用组件:

15702 进气管路

9922 20AWG电源线

CFMC1G 1G存储卡

107-L温度传感器

41303-5A防辐射罩

支架附件:

UT10、UT20、UT30—10、20、30英尺安装塔

CM110、CM115、CM120-10、15、20英尺不锈钢三角架

CM106-7到10英尺镀锌三角架

l   其他说明:

该系统可以结合LGR的FGGA(CH4、CO2和H2O高精度激光分析仪)进行更高精度的大气廓线分析。

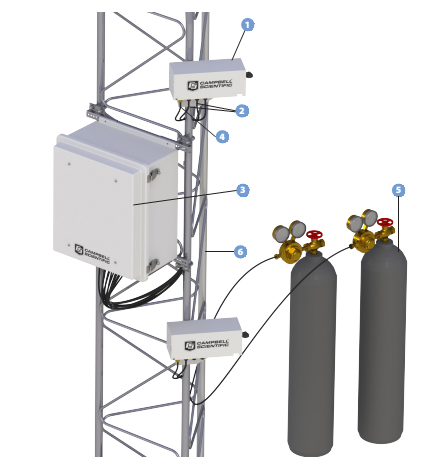

 1.可加热的取样管

 2.电缆

 3.AP200系统组件及机箱

 4.管路

 5.标气罐及调节器

 6.塔架
