产品特点:
1. 微型可见光近红外高光谱成像仪,适用于无人机、野外
2. 波长范围:400–1000 nm
3. 自带相机和数据记录
4. 光谱通道数:288
5. 视场角:36.6°
6. 空间像元数:1920
7. 可自选前置光学镜头
8. 可选配GPS/IMU
9. 内部定标系统
10. 简易LiDAR集成
11. 通过电台远程操控或通过航点自助控制
12. 与外部仪器的时间精准同步
13. 提供API,可实现自定义开发

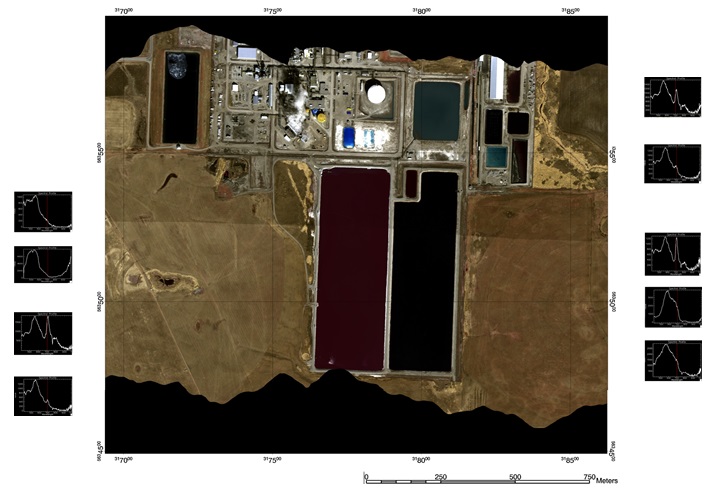

上图:
通过microCASI-1920获得的一张50CM分辨率的可见光近红外高光谱图像.
在海拔1000米的高空飞行获得, 对地速度:75 knots.
RGB显示波段: R 714nm G 650nm B 550nm
光谱曲线重点体现了在氮生产设施中多个保水池塘的水质、悬浮物含量及浓度的变化。
图像获取时间:2016年3月19日
应用领域:
植被分类、物种入侵、水质监测、珊瑚礁、湿地、林地、农业、变化监测、环境影响评估、 公共设施廊道制图
性能指标:
产品型号
|
micro CASI 1920
|
光谱范围(连续覆盖)
|
400-1000nm
|
# 光谱通道
|
288
|
# 空间成像像素
|
1920 (1840有效)
|
总视场角
|
36.6 °
|
瞬时视场角
|
0.36 mRad (0.021°)
|
光圈
|
f / 2.5
|
光谱采样宽度
|
平均2.1nm
|
光谱分辨率 (FWHM)
|
<5nm
|
像元尺寸
|
5.86 x 5.86 μm
|
动态范围
|
12-bits
|
探测器像元电位井
|
32,500 electrons
|
最大帧
|
280 fps (full frame)
|
Spectral Smile
|
≤0.5 pixels
|
梯形失真
|
≤0.5 pixels
|
数据记录能力
|
≥480GB (SSD, SATA III)
|
数据记录能力(hr)
|
3 hours (@ 40 fps)
|
尺寸(cm)
|
19 x 19.2 x 10.2
|
重量
|
<2.5 Kg
|
功耗
|
45 W
|
操作
1. 操作方式:通过笔记本电脑和R/F远程控制,或者预先设定路线和航点
2. 多传感器操作方式:通过MuSIC系统同时操作5台ITRES高光谱成像仪
数据接口、时间标记、远程操作
1. GigE或者USB-3
2. TTL输入用于路点触发
3. 预先设定坐标自动控制(requires MEMS inertial : accepts .shp, .kml, etc.)
4. 与外部仪器的时间精准同步
5. 可用API
数据处理系统
1. 基于Linux或Windows的操作软件
2. 回放软件 (快速查看)
3. 生成与ENVI兼容的16-32bit BIP格式的数据(如:BIL, BSQ格式)
几何校正系统
1. GNSS或 MEMS惯导集成 (可选)
2. 数据同步系统(GPS, attitude, & image streams, if INS used)
几何校正/正射校正/影像拼接软件
1. 接受 Lidar, Ifsar,及 USGS DEM数据输入
2. 采用最近邻域算法,保证辐射信息的真实
制造商:加拿大 ITRES
|
