综述:

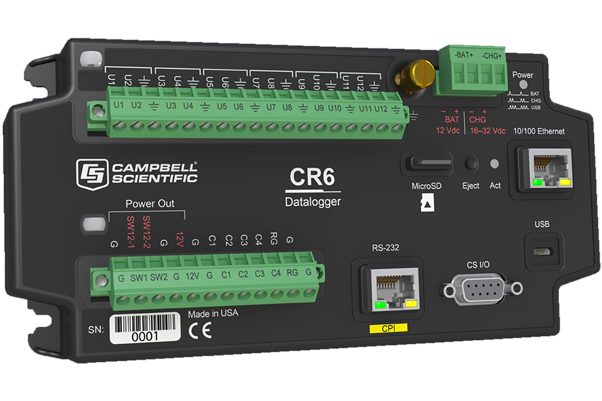

CR6数据采集器是美国CSI公司新设计的一款功能非常强大的数据采集和下载系统。它的功能比其他采集器要强大很多,主要是:更快的通讯方式,更低的供电要求,支持USB连接,SD卡,并提高了模拟信号测量的准确度和精度。CR6增加了美国CSI公司自行设计的新的终端测量端口U,支持多种测量(模拟信号、数字信号或者其他智能传感器),这也是美国CSI推出的一款支持静态振动测量的多功能数据采集器。
功能和特点:
- 强大的功能,支持多种数据下载
- U终端测量,可以按照自己想要的测量模式进行选择性测量(模拟,数字,输入或者输出)
- 静态振动测量是CSI专属技术
- 所有的终端测量口都有过电保护功能
- 多种供电方式,太阳能,直流电,12V电池或者USB
- 支持10/100M网络通讯
- 移动终端模块接线更加容易
- 支持微型SD卡存储
- 支持232和485
- CPI口支持CSI自行设计的高速传感器和分布式模块(CDM)
- 支持CRBASIC和SCWIN程序编辑器,完全兼容PakBus协议
- 可以使用CR1000和CR3000的操作系统
技术规格:
- 处理器:32位硬件浮点运算单元,运算速度100MHZ
- 内部存储:有4M存储空间,6M闪存用于操作系统运行,1M串行闪存用于程序运行
- 微型SD卡:支持16G外部数据存储
- 时钟精度:每年不超过3分钟,如果使用GPS校准不超过10微妙
- USB接口:用于连接PC(如果需要修改设置有电压限制),2.0全速,12Mbps
- CS I/O口: 支持CSI设备和显示器
- CPI接口:用于CSI分布模块的终端扩展
- 电池接口:用于接12V供电
- 充电接口:用于接16-32V dc充电电源或者12和24V太阳能板
- SW12V:两个开关12V用于给传感器或者设备供电(1100mA@20 C)
- 12V: 一个12v用于给设备供电
其他的测量端口技术规格:
U端口:U端口是软件用来测量模拟或者数字信号
1模拟输入状态:12个单端测量或者6个差分测量(测量范围±5000mV,±1000mV,±200mV,24位ADC)
2模拟输出:用于±2.5V或者±2.5mA桥测量,12位DAC
3静态频率振动信号:12V p-p和100HZ到6.5KHZ脉冲信号,或者静态振动信号
4热电阻:内置5K电阻用于电阻测量
5频率:最高200KHZ,振幅依赖
6开关量:1HZ到20KHZ,振幅依赖
数字I/O接口状态下由5V或者3.3V逻辑电平组成
7输出状态或者控制
9用于I/O时钟
10开关量(150HZ)或者高频脉冲(1 MHZ)
11脉冲宽度调制
12打开关闭功能
13支持SDI12和SDM信号
14支持标准232通信
四个C口:数字口功能
1数字口功能由5V或者3.3V逻辑电平组成
2输出状态或者控制
4用于I/O时钟
5开关量(150HZ)或者高频脉冲(1 MHZ)
6脉冲宽度调制
7打开关闭功能
8支持SDI12和SDM信号
9支持全双工或者半双工232或者485通信
最佳模拟精度:±(0.04%每2微伏),0到40摄氏度
最佳有效分别率:50 nV(±200mV 范围,差分测量,反向测量)
重量:0.42 kg
体积:20.3*10.2*6.1cm
产地:美国CSI公司
|
