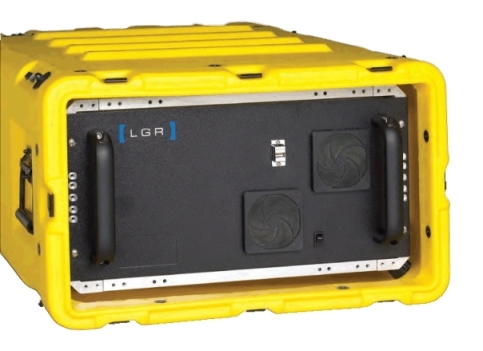

快速甲烷分析仪

LGR气体分析仪设计用于多种用途，包括采用微气象技术的涡动相关通量测量、箱室法通量测量与天然气管道泄露检查等，并具有精度高和响应快速的特点。如果您需要最快速的响应(数据速率可达20Hz)，可选择快速甲烷分析仪。但如果要求同时测量甲烷和二氧化碳，可选择甲烷/二氧化碳分析仪。通常，这几款分析仪不受大气中其他气体干扰(交叉干涉)，也不受大气压变化(无压力加宽效应)的影响。几款分析仪都可采用直流电源供电。该仪器包含一个内置的计算机，可以存储数据到其硬盘中，用于长期自动监测，同时可以通过模拟通道、数字通道(RS232)和以太网络输出来传输数据。

工作原理

离轴积分腔输出光谱技术(Off-Axis ICOS)利用一个精细的光腔作为吸收室，不像传统的多路径排列，一般限制路径长度不超过200米，离轴积分腔输出光谱仪的吸收室，可有效地捕获激光光子，使之在离开光路室前，通过光路室几千次，结果，使用高效反射镜，有效光路长度可达几千米，因此，当它通过光腔时，光吸收明显增强。例如，2个间距为25厘米的99.999%反射镜组成光路，有效路径长度是2500米。路径长度仅取决于光腔中的光的损耗，而不是依靠某一独特光束轨道，便于野外稳定操作。与传统的调谐激光吸收光谱方法一样，激光的波长被调节以选择目标气体的吸收波段。然后记录吸收测量的吸收光谱，结合气体温度、压力、有效光路长度来决定气体的浓度比例，而不需要进行外部校准。
